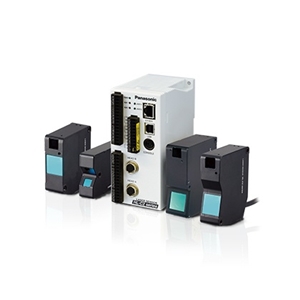

超高速?高精度激光位移傳感器HL-C2

超高速?高精度激光位移傳感器HL-C2

  • 所屬分類:檢查判別測量用傳感器
  • 所屬品牌:


  • 產品詳情

· 超高速?高精度激光位移傳感器HL-C2

· 檢測頭 [超高速?高精度]

· 檢測頭 [小型?超高精度(投光分離型)]

· 檢測頭 [小型?超高精度]

· 檢測頭 [超高精度]

· 檢測頭 [中距離?高精度]

· 檢測頭 [長距離?高精度]

· 控制器

· 控制屏



檢測頭

超高速?高精度

種類

小光點型


JIS/IEC
標準符合型

HL-C205BE

HL-C205CE

HL-C208BE

HL-C208CE

HL-C235CE-W

FDA
標準符合型

安裝模式(注2)

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

測量中心距離

50mm

46mm

50mm

46mm

85mm

81.4mm

85mm

81.4mm

350mm

測量范圍(注3)

±5mm

±5mm

±5mm

±5mm

±20mm

±6mm

±20mm

±6mm

±200mm

分辨率[平均次數]
(注4)

0.25μm[256次]

0.6μm[256次]、0.25μm[4,096次]

8μm[256次]、
2μm[4,096次]

直線性(注5)

±0.03% F.S.

±0.03% F.S.

±0.1% F.S.

±0.03% F.S.

±0.1% F.S.

±0.04% F.S.
(-200~0mm)、
±0.08% F.S.
(0~+200mm)
(F.S.=±200mm)

溫度特性

0.01% F.S./℃

光源

紅色半導體激光(投光波峰波長:658nm)

最大輸出:1mW

最大輸出:5mW

最大輸出:1mW

最大輸出:5mW

最大輸出:5mW

2級(JIS/IEC/GB)及II級(FDA)

3級R(JIS/IEC/GB)及III級a(FDA)

2級(JIS/IEC/GB)及II級(FDA)

3級R(JIS/IEC/GB)及III級a(FDA)

3級R(JIS/IEC/GB)及III級a(FDA)

光束直徑(注6)

約?70μm

約?100μm

約?400μm

受光元件

線性圖像傳感器



激光投光
指示燈

綠色發光二極管
激光投光時亮起

測量范圍
指示燈

黃色發光二極管
測量中心附近亮起/測量范圍內閃爍/測量范圍外熄滅




保護構造

IP67(連接器部除外)

使用環境溫度

0~+45℃(注意不可結露、結冰)、保存時:-20℃~+70℃

使用環境濕度

35~85%RH、保存時:35~85%RH

使用環境照明度

白熾燈:受光面照明度3,000?x以下(注7)

耐振動

耐久10~55Hz(周期1分) 雙振幅1.5mm XYZ各方向2小時

耐沖擊

耐久196m/s2 XYZ各方向3次

電纜

帶連接器橡皮電纜,長0.5m

電纜延長

用可選電纜(另售),全長可延長至30m

材質

本體外殼、本體外罩:壓鑄鋁 前罩:玻璃

質量

約300g(含電纜)

附件

激光警告標簽(對應各種標準、規則:1套)

(注1):

當未明確指定測量條件時,使用條件如下:連接控制器、電源電壓24VDC、環境溫度:20℃、取樣周期:40μs、平均次數:256次、測量中心距離、目標物體:白陶瓷、數字測量值。

(注2):

正反射安裝時,反射光量較大的情況下,請使用另售的ND濾光器HL-C2F01。

(注3):

取樣周期為20μs及10μs時,測量范圍如下


型號

HL-C205□

HL-C208□

HL-C235CE-W

安裝模式

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

取樣
周期

20μs

+0.5~+5.0mm

+0.5~+5.0mm

0~+20mm

0~+6.0mm

-70~+200mm

10μs

+4.7~+5.0mm

+4.6~+5.0mm

+18~+20mm

不可測量

+100~+200mm

(注4):

本產品屬于日本“外匯及外國貿易法”中規定的出口管制對象。最小分解能為0.25μm。

(注5):

對本公司的標準物體進行測量時,表示相對于數字位移輸出理想直線的誤差。可能會因對象物體而發生變化。

(注6):

測量中心距離下的大小。按照中心光強度的1/e2(約13.5%)進行定義。在定義區域外有光泄漏,并且檢測點周圍的反射率比檢測點還要高的情況下, 可能會受其影響。

(注7):

使用環境照度所引起的變動在±0.03%F.S.以下(HL-C235CE-W為±0.08%F.S.以下)。



種類

線性光點型


JIS/IEC
標準符合型

HL-C205BE-MK

HL-C205CE-MK

HL-C208BE-MK

HL-C208CE-MK

HL-C235CE-WMK

FDA
標準符合型

安裝模式(注2)

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

測量中心距離

50mm

46mm

50mm

46mm

85mm

81.4mm

85mm

81.4mm

350mm

測量范圍(注3)

±5mm

±5mm

±5mm

±5mm

±20mm

±6mm

±20mm

±6mm

±200mm

分辨率[平均次數]
(注4)

0.25μm[256次]

0.6μm[256次]、0.25μm[4,096次]

8μm[256次]、
2μm[4,096次]

直線性(注5)

±0.03% F.S.

±0.03% F.S.

±0.1% F.S.

±0.03% F.S.

±0.1% F.S.

±0.04% F.S.
(-200~0mm)、
±0.08% F.S.
(0~+200mm)
(F.S.=±200mm)

溫度特性

0.01% F.S./℃

光源

紅色半導體激光(投光波峰波長:658nm)

最大輸出:1mW

最大輸出:5mW

最大輸出:1mW

最大輸出:5mW

最大輸出:5mW

2級(JIS/IEC/GB)及II級(FDA)

3級R(JIS/IEC/GB)及III級a(FDA)

2級(JIS/IEC/GB)及II級(FDA)

3級R(JIS/IEC/GB)及III級a(FDA)

3級R(JIS/IEC/GB)及III級a(FDA)

光束直徑(注6)

約70×1,000μm

約100×1,200μm

約400×6,500μm

受光元件

線性圖像傳感器



激光投光
指示燈

綠色發光二極管
激光投光時亮起

測量范圍
指示燈

黃色發光二極管
測量中心附近亮起/測量范圍內閃爍/測量范圍外熄滅




保護構造

IP67(連接器部除外)

使用環境溫度

0~+45℃(注意不可結露、結冰)、保存時:-20℃~+70℃

使用環境濕度

35~85%RH、保存時:35~85%RH

使用環境照明度

白熾燈:受光面照明度3,000?x以下(注7)

耐振動

耐久10~55Hz(周期1分) 雙振幅1.5mm XYZ各方向2小時

耐沖擊

耐久196m/s2 XYZ各方向3次

電纜

帶連接器橡皮電纜,長0.5m

電纜延長

用可選電纜(另售),全長可延長至30m

材質

本體外殼、本體外罩:壓鑄鋁 前罩:玻璃

質量

約300g(含電纜)

附件

激光警告標簽(對應各種標準、規則:1套)

(注1):

當未明確指定測量條件時,使用條件如下:連接控制器、電源電壓24VDC、環境溫度:20℃、取樣周期:40μs、平均次數:256次、測量中心距離、目標物體:白陶瓷、數字測量值。

(注2):

正反射安裝時,反射光量較大的情況下,請使用另售的ND濾光器HL-C2F01。

(注3):

取樣周期為20μs及10μs時,測量范圍如下


型號

HL-C205□-MK

HL-C208□-MK

HL-C235CE-WMK

安裝模式

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

取樣
周期

20μs

+0.5~+5.0mm

+0.5~+5.0mm

0~+20mm

0~+6.0mm

-70~+200mm

10μs

+4.7~+5.0mm

+4.6~+5.0mm

+18~+20mm

測定不可

+100~+200mm

(注4):

本產品屬于日本“外匯及外國貿易法”中規定的出口管制對象。最小分解能為0.25μm。

(注5):

對本公司的標準物體進行測量時,表示相對于數字位移輸出理想直線的誤差。可能會因對象物體而發生變化。

(注6):

測量中心距離下的大小。按照中心光強度的1/e2(約13.5%)進行定義。在定義區域外有光泄漏,并且檢測點周圍的反射率比檢測點還要高的情況下, 可能會受其影響。

(注7):

使用環境照度所引起的變動在±0.03%F.S.以下(HL-C235CE-W為±0.08%F.S.以下)。



小型?超高精度(投光分離型)

種類

小光點型

線性光點型


JIS/IEC標準符合型

HL-C201AE-SP2

HL-C201AE-SP3

HL-C201AE-SP2M

HL-C201AE-SP3M

安裝模式

僅限正反射

測量中心距離

8mm

15mm

8mm

15mm



測量范圍(注2)

±0.8mm

±1mm

±0.8mm

±1mm



分辨率[平均次數]
(注3)(注4)

0.25μm



直線性(注5)

±0.032% F.S.

±0.025% F.S.

±0.032% F.S.

±0.025% F.S.



溫度特性

0.02% F.S./℃



光源

紅色半導體激光(投光波峰波長:658nm)

最大輸出:0.1mW

最大輸出:0.3mW

最大輸出:0.1mW

最大輸出:0.3mW











1級(JIS/IEC/GB)











光束直徑(注6)

約?20μm

約?30μm

約20x700μm

約30x1,400μm











受光元件

線性圖像傳感器













激光投光
指示燈

綠色發光二極管
激光投光時亮起











測量范圍
指示燈

黃色發光二極管
測量中心附近亮起/測量范圍內閃爍/測量范圍外熄滅














保護構造

IP67(連接器部除外)











使用環境溫度

0~+45℃(注意不可結露、結冰)、保存時:-20℃~+70℃











使用環境濕度

35~85%RH、保存時:35~85%RH











使用環境照明度

白熾燈:受光面照明度3,000?x以下(注7)











耐振動

耐久10~55Hz(周期1分) 雙振幅1.5mm XYZ各方向2小時











耐沖擊

耐久196m/s2 XYZ各方向3次











電纜

帶連接器橡皮電纜,長0.5m











電纜延長

用可選電纜(另售),全長可延長至30m











材質

本體外殼、本體外罩:壓鑄鋁 前罩:玻璃











質量

約300g(含電纜)

約400g(含電纜)

約300g(含電纜)

約400g(含電纜)











附件

激光警告標簽(對應各種標準、規則:1套)











(注1):

當未明確指定測量條件時,使用條件如下:連接控制器、電源電壓:24VDC、環境溫度:20℃、取樣周期:40μs、平均次數:256次、測量中心距離、對象物體:HL-C201AE-SP2(M)為鋁蒸汽噴鍍表面反射鏡、HL-C201AE-SP3(M)為透明玻璃、數字測量值。

(注2):

取樣周期為20μs及10μs時,測量范圍如下。


型號

HL-C201AE-SP2(M)

HL-C201AE-SP3(M)

安裝模式

僅限正反射

僅限正反射

取樣
周期

20μs

+0.1~+0.8mm

+0.1~+1.0mm

10μs

+0.7~+0.8mm

+0.8~+1.0mm

(注3):

通過將P-P值換算成距離得到測量中心距離數字測量值的偏差值。

(注4):

本產品屬于日本“外匯及外國貿易法”中規定的出口管制對象。最小分解能為0.25μm。

(注5):

對本公司的標準物體進行測量時,表示相對于數字位移輸出理想直線的誤差。可能會因對象物體而發生變化。

(注6):

測量中心距離下的大小。按照中心光強度的1/e2 (約13.5%)進行定義。在定義區域外有光泄漏,并且檢測點周圍的反射率比檢測點還要高的情況下,可能會受其影響。

(注7):

使用環境照明度所引起的變動HL-C201AE-SP2(M)在±0.032%F.S.以下、HL-C201AE-SP3(M)在±0.025%F.S.以下。

返回頁首



小型?超高精度

種類

小光點型

線性光點型


JIS/IEC
標準符合型

HL-C201AE

HL-C201AE-MK

FDA
規則符合型

HL-C201FE

HL-C201FE-MK

安裝模式

僅限正反射

測量中心距離

10mm

測量區域(注2)

±1mm

分辨率 [平均次數]
(注3)(注6)

0.25μm

直線性(注4)

±0.025% F.S.

溫度特性

0.013% F.S./℃

光源

紅色半導體激光(投光峰波長度:658nm)

最大輸出:0.1mW



JIS/IEC
標準符合型

1級(JIS/IEC/GB)

FDA
標準符合型

Ⅰ級(FDA、LaserNotice No.50)及1級(JIS/IEC/GB)

光束直徑(注5)

約φ20μm

約20×700μm

受光元件

線性圖像傳感器



激光投光
指示燈

綠色發光二極管
激光投光時亮起

測量范圍
指示燈

黃色發光二極管
測量中心附近亮起/測量范圍內閃爍/測量范圍外熄滅




保護構造

IP67(連接器部除外)

使用環境溫度

0~+45℃(注意不可結露、結冰),存儲時 :-20℃~+70℃

使用環境濕度

35~85%RH,存儲時:35~85%RH

使用環境照明度

白熾燈:受光面照明度3,000lx以下(注7)

耐振動

頻率:10~55Hz(1分鐘周期) 雙振幅1.5mm X,Y和Z方向各2小時

耐沖擊

加速度196m/s2 X,Y和Z方向各3次

電纜

帶連接器橡皮電纜,長0.5m

電纜延長

用可選電纜(另售),全長可延長至30m

材質

本體外殼、本體外罩:壓鑄鋁 前罩:玻璃

重量

約250g(含電纜)

附件

激光警告標簽(對應各種標準、規則:1套)

(1):當未明確指定測量條件時,使用條件如下:連接控制器、電源電壓:24V DC、環境溫度:20、取樣周期:40μs、平均次數:256次、測量中心距離、目標物體:白陶瓷(HL-C201□E/HL-C201□E-MK為鋁蒸汽噴鍍表面反射鏡)、數字測量值。
(2):取樣周期為20μs10μs時,測量范圍如下。

型號

HL-C201□E

HL-C201□E-MK

安裝模式

僅限正反射

僅限正反射

取樣周期

20μs

+0.1?+1.0mm

10μs

+0.8?+1.0mm

(3):通過將P-P值換算成距離得到測量中心距離數字測量值的偏差值。
(4):此值表示采用本公司的標準測量物體進行測量時,相對于數字位移輸出的理想直線的誤差。此值會根據測量物體的特征而改變。
(5):如果定義范圍外有光泄漏,并且檢測點外圍的反射率高于檢測點本身,則結果可能會受到影響。
(6):最小分解能未達0.25μm的產品屬于日本外匯及外國貿易法中規定的符合出口限制的產品。另外,也有屬于出口管制對象的產品,詳情請咨詢。
(7):使用環境照度所引起的變動在±0.02%F.S.以下。



返回頁首





超高精度

種類

小光點型

線性光點型


JIS/IEC
標準符合型

HL-C203BE

HL-C203BE-MK

FDA
規則符合型

HL-C203FE

HL-C203FE-MK

安裝模式

擴散反射時

正反射時

擴散反射時

正反射時

測量中心距離

30mm

26.4mm

30mm

26.4mm

測量區域(注2)

±5mm

±4.6mm

±5mm

±4.6mm

分辨率 [平均次數](注3)](注6)

0.25μm

直線性(注4)

±0.03% F.S.

溫度特性

0.01% F.S./℃

光源

紅色半導體激光(投光峰波長度:658nm)

最大輸出:0.1mW



JIS/IEC
標準符合型

2級(JIS/IEC/GB)

FDA
規則符合型

Ⅱ級(FDA)及2級(JIS/IEC/GB)

光束直徑(注5)

約φ30μm

約30×1200μm

受光元件

線性圖像傳感器



激光投光
指示燈

綠色發光二極管
激光投光時亮起

測量范圍
表示燈

黃色發光二極管
測量中心附近亮起/測量范圍內閃爍/測量范圍外熄滅




保護構造

IP67(連接器部除外)

使用環境溫度

0~+45℃(注意不可結露、結冰),存儲時 :-20℃~+70℃

使用環境濕度

35~85%RH,存儲時:35~85%RH

使用環境照明度

白熾燈:受光面照明度3,000lx以下(注7)

耐振動

頻率:10~55Hz(1分鐘周期) 雙振幅1.5mm X,Y和Z方向各2小時

耐沖擊

加速度196m/s2 X,Y和Z方向各3次

電纜

帶連接器橡皮電纜,長0.5m

電纜延長

用可選電纜(另售),全長可延長至30m

材質

本體外殼、本體外罩:壓鑄鋁 前罩:玻璃

重量

約250g(含電纜)

附件

激光警告標簽(對應各種標準、規則:1套)

(1):當未明確指定測量條件時,使用條件如下:連接控制器、電源電壓:24V DC、環境溫度:20、取樣周期:40μs、平均次數:256次、測量中心距離、目標物體:白陶瓷(HL-C201□E/HL-C201□E-MK為鋁蒸汽噴鍍表面反射鏡)、數字測量值。
(2):取樣周期為20μs10μs時,測量范圍如下。

型號

HL-C203□E

HL-C203□E-MK

安裝模式

擴散反射時

正反射時

擴散反射時

正反射時

取樣周期

20μs

0?+5.0mm

0?+4.6mm

0?+5.0mm

0?+4.6mm

10μs

+3.8?+5.0mm

+3.6?+4.6mm

+3.8?+5.0mm

+3.6?+4.6mm

(3):通過將P-P值換算成距離得到測量中心距離數字測量值的偏差值。
(4):此值表示采用本公司的標準測量物體進行測量時,相對于數字位移輸出的理想直線的誤差。此值會根據測量物體的特征而改變。
(5):測量中心距離處的數值。以中心光強度的1/e2(13.5)定義這些值。如果定義范圍外有光泄漏,并且檢測點外圍的反射率高于檢測點本身,則結果可能會受到影響。
(6):最小分解能未達0.25μm的產品屬于日本外匯及外國貿易法中規定的符合出口限制的產品。另外,也有屬于出口管制對象的產品,詳情請咨詢。
(7):使用環境照度所引起的變動在±0.03%F.S.以下。



返回頁首





中距離?高精度

種類

小光點型

線性光點型


JIS/IEC
標準符合型

HL-C211BE

HL-C211CE

HL-C211BE-MK

HL-C211CE-MK

FDA
規則符合型

HL-C211FE

HL-C211F5E

HL-C211FE-MK

HL-C211F5E-MK

安裝模式

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

正反射時

測量中心距離

110
mm

106.7
mm

110
mm

106.7
mm

110
mm

106.7
mm

110
mm

106.7
mm

測量區域(注2)

±15
mm

±14.5
mm

±15
mm

±14.5
mm

±15
mm

±14.5
mm

±15
mm

±14.5
mm

分辨率 [平均次數]
(注3)(注6)

0.25μm [4,096次]

直線性(注4)

±0.03% F.S.

溫度特性

0.01% F.S./℃

光源

紅色半導體激光(投光峰波長度:658nm)

最大輸出:1mW

最大輸出:5mW

最大輸出:1mW

最大輸出:5mW



JIS/IEC
標準符合型

2級(JIS/IEC/GB)

3級R(JIS/IEC/GB)

2級(JIS/IEC/GB)

3級R(JIS/IEC/GB)

FDA
規則符合型

Ⅱ級(FDA)及2級(JIS/IEC/GB)

Ⅲ級a(FDA)及3級R(JIS/IEC/GB)

Ⅱ級(FDA)及2級(JIS/IEC/GB)

Ⅲ級a(FDA)及3級R(JIS/IEC/GB)

光束直徑(注5)

約φ80μm

約80×1700μm

受光元件

線性圖像傳感器



激光投光
指示燈

綠色發光二極管
激光投光時亮起

測量范圍
指示燈

黃色發光二極管
測量中心附近亮起/測量范圍內閃爍/測量范圍外熄滅




保護構造

IP67(連接器部除外)

使用環境溫度

0~+45℃(注意不可結露、結冰),存儲時 :-20℃~+70℃

使用環境濕度

35~85%RH,存儲時:35~85%RH

使用環境照明度

白熾燈:受光面照明度3,000lx以下(注7)

耐振動

頻率:10~55Hz(1分鐘周期) 雙振幅1.5mm X,Y和Z方向各2小時

耐沖擊

加速度196m/s2 X,Y和Z方向各3次

電纜

帶連接器橡皮電纜,長0.5m

電纜延長

用可選電纜(另售),全長可延長至30m

材質

本體外殼、本體外罩:壓鑄鋁 前罩:玻璃

重量

約300g(含電纜)

附件

激光警告標簽(對應各種標準、規則:1套)

(1):當未明確指定測量條件時,使用條件如下:連接控制器、電源電壓:24V DC、環境溫度:20、取樣周期:40μs、平均次數:256次、測量中心距離、目標物體:白陶瓷(HL-C201□E/HL-C201□E-MK為鋁蒸汽噴鍍表面反射鏡)、數字測量值。
(2):取樣周期為20μs10μs時,測量范圍如下。

型號

HL-C211□E

HL-C211□E-MK

安裝模式

擴散反射時

正反射時

擴散反射時

正反射時

取樣周期

20μs

+0.5?+15.0mm

+0.5?+14.5mm

+0.5?+15.0mm

+0.5?+14.5mm

10μs

+12.5?+15.0mm

+12.5?+14.5mm

+12.5?+15.0mm

+12.5?+14.5mm

(3):通過將P-P值換算成距離得到測量中心距離數字測量值的偏差值。
(4):此值表示采用本公司的標準測量物體進行測量時,相對于數字位移輸出的理想直線的誤差。此值會根據測量物體的特征而改變。
(5):測量中心距離處的數值。以中心光強度的1/e2(13.5)定義這些值。如果定義范圍外有光泄漏,并且檢測點外圍的反射率高于檢測點本身,則結果可能會受到影響。
(6):最小分解能未達0.25μm的產品屬于日本外匯及外國貿易法中規定的符合出口限制的產品。另外,也有屬于出口管制對象的產品,詳情請咨詢。
(7):使用環境照度所引起的變動在±0.03%F.S.以下。



返回頁首





長距離?高精度

種類

小光點型

線性光點型


JIS/IEC
標準符合型

HL-C235BE

HL-C235CE

HL-C235BE-MK

HL-C235CE-MK

安裝設置

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

正反射時

測量中心距離

350
mm

348
mm

350
mm

348
mm

350
mm

348
mm

350
mm

348
mm

測量區域(注2)

±50
mm

±42
mm

±50
mm

±42
mm

±50
mm

±42
mm

±50
mm

±42
mm

分辨率 [平均次數]
(注3)(注6)

2.0μm [256次]
0.5μm [4,096次]

直線性(注4)

±0.03% F.S.

溫度特性

0.01% F.S./℃

光源

紅色半導體激光(投光峰波長度:658nm)

最大輸出:1mW

最大輸出:5mW

最大輸出:1mW

最大輸出:5mW



JIS/IEC
標準符合型

2級(JIS/IEC/GB)

3級R(JIS/IEC/GB)

2級(JIS/IEC/GB)

3級R(JIS/IEC/GB)

光束直徑(注5)

約φ250μm

約250×3500μm

受光元件

線性圖像傳感器



激光投光
指示燈

綠色發光二極管
激光投光時亮起

測量范圍
指示燈

黃色發光二極管
測量中心附近亮起/測量范圍內閃爍/測量范圍外熄滅




保護構造

IP67(連接器部除外)

使用環境溫度

0~+45℃(注意不可結露、結冰),存儲時 :-20℃~+70℃

使用環境濕度

35~85%RH,存儲時:35~85%RH

使用環境照明度

白熾燈:受光面照明度3,000lx以下(注7)

耐振動

頻率:10~55Hz(1分鐘周期) 雙振幅1.5mm X,Y和Z方向各2小時

耐沖擊

加速度196m/s2 X,Y和Z方向各3次

電纜

帶連接器橡皮電纜,長0.5m

電纜延長

用可選電纜(另售),全長可延長至30m

材質

本體外殼、本體外罩:壓鑄鋁 前罩:玻璃

重量

約450g(含電纜)

附件

激光警告標簽(對應各種標準、規則:1套)

(1):當未明確指定測量條件時,使用條件如下:連接控制器、電源電壓:24V DC、環境溫度:20、取樣周期:40μs、平均次數:256次、測量中心距離、目標物體:白陶瓷(HL-C201□E/HL-C201□E-MK為鋁蒸汽噴鍍表面反射鏡)、數字測量值。
(2):取樣周期為20μs10μs時,測量范圍如下。

型號

HL-C235□E

HL-C235□E-MK

安裝模式

擴散反射時

正反射時

擴散反射時

正反射時

取樣周期

20μs

0?+50mm

0?+42mm

0?+50mm

0?+42mm

10μs

+36?+50mm

+36?+42mm

+36?+50mm

+36?+42mm

(3):通過將P-P值換算成距離得到測量中心距離數字測量值的偏差值。
(4):此值表示采用本公司的標準測量物體進行測量時,相對于數字位移輸出的理想直線的誤差。此值會根據測量物體的特征而改變。
(5):測量中心距離處的數值。以中心光強度的1/e2(13.5)定義這些值。如果定義范圍外有光泄漏,并且檢測點外圍的反射率高于檢測點本身,則結果可能會受到影響。
(6):最小分解能未達0.25μm的產品屬于日本外匯及外國貿易法中規定的符合出口限制的產品。另外,也有屬于出口管制對象的產品,詳情請咨詢。
(7):使用環境照度所引起的變動在±0.03%F.S.以下。



返回頁首





控制器

種類

RS-232C通信接口搭載

Ethernet通信接口搭載

NPN輸出型

PNP輸出型

NPN輸出型

PNP輸出型

型號

HL-C2CE

HL-C2CE-P

HL-C21CE

HL-C21CE-P

連接檢測頭

連接個數:最多2個

電源電壓

24V DC±10% 包括脈動0.5V(P-P)

消耗電流

連接2個檢測頭時:約500mA、連接1個檢測頭時:約350mA
(連接小型控制屏時,增加約100mA)

取樣周期

10μs、20μs、40μs、100μs、200μs、400μs、1ms、2ms




電壓(注2)

電壓輸出量程:-5~+5V/F.S.(初始值)
通常時的輸出范圍:-10.0~+10.0V
異常時的輸出:-10.8V或+10.8V
分辨率:2mV、直線性:±0.05%F.S.
最大2mA 輸出阻抗50Ω
反應延時:約1.5μs/V

電流(注3)

電流輸出量程:4~20mA/F.S.(初始值)
通常時的輸出范圍:2~24mA
異常時的輸出:1mA或25mA
分辨率:3μA、直線性:±0.05%F.S.
負載阻抗 250Ωmax
反應延時:約10μs

輸出部

報警輸出、判定輸出(HI、GO、LO)、選通脈沖輸出

<NPN輸出型>
NPN開路集電極晶體管
·最大流入電流:100mA
·外加電壓:30V DC以下(ALARM輸出~公共端(-)間)
·剩余電壓:1V以下(流入電流100mA時)
·短路保護:配備

<PNP輸出型>
PNP開路集電極晶體管
·最大源電流:100mA
·外加電壓:30V DC以下(ALARM輸出~+V間)
·剩余電壓:1V以下(源電流100mA時)
·短路保護:配備

輸入部

遙控互鎖輸入、激光控制輸入、零設輸入、同步輸入、復位輸入
?外加電壓:30V DC以下(漏電流0.1mA以下)

RS-232C
接口

波特率 9600、19200、38400、115200bit/s

-

Ethernet
接口

-

IEEE 802.3u、10BASE-T/100BASE-TX、
連接器形狀:RJ45

USB接口

遵循USB 2.0 全速(USB1.1兼容)

設定/數據顯示

小型控制屏(另售)

材質

外殼:聚碳酸酯

重量

約450g

附件

CD-ROM:1個、USB電纜(2m):1根、短支架:1個
磁線圈(星和電器(株)制 E04SR200935A):3個
磁線圈(TDK(株)制 ZCAT3035-1330):1個

CD-ROM:1個、USB電纜(2m):1根、短支架:1個
磁線圈(星和電器(株)制 E04SR200935A):3個

(1):本產品屬于日本外匯及外國貿易法中規定的出口管制對象。但,也備有不屬于該管制的產品,詳情請咨詢。
(2): 直線性為F.S.20V,是針對數字測量值的直線性。反應延時為測量值更新后的時間。
(3): 直線性為F.S.16mA,是針對數字測量值的直線性。反應延時為測量值更新后的時間。

控制屏

請利用可編程智能操作面板GT12。詳細請瀏覽可編程智能操作面板GT12的規格。

· 可編程智能操作面板GT12規格

返回頁首

生產終止品(預定)[控制屏]

種類

日語顯示

英語顯示

中文顯示

韓語顯示

型號

HL-C2DP

HL-C2DP-EX

HL-C2DP-CH

HL-C2DP-KR

電源

由控制器供電

顯示

顯示元件

STN單色LCD

背光燈

白色LED



-999.999999?999.999999

語言

日語

英語

中文

韓語



操作力

0.5N以下

壽命

100萬次以上(注1)




耐環境性

IP65(初始狀態下)(注2)
僅面板的正面防塵和防水。(柜的接觸面使用防水墊片)

使用環境溫度

0~+50℃(注意不可結露),存儲時:-20~+60℃

使用環境濕度

20~85%RH,存儲時:10~85%RH

耐靜電噪音

5,000V以上(面板表面)

耐振動

頻率10~55Hz 雙振幅0.75mm X,Y和Z方向各10分鐘

耐沖擊

加速度98m/s2 X,Y和Z方向各4次

材質

外殼:PPE 正面保護膜:聚酯

重量

約230g

附件

用于連接控制器和控制屏的連接電纜:1根,安裝支架:1套

(1): 表示常溫25下使用時的平均壽命。
(2): 重新安裝時,請更換防水墊片。[松下電器()制 訂貨型號:AIGT18110片裝]



上海秀拓電子科技有限公司

電話: 021-68415153  60343119  51981345  移動:15900693539

Q  Q:   1376903843    412659656

傳真: 021-68415153-604      公司信箱   [email protected]

地址:上海市崇明區新河鎮富盛經濟開發區新開河路795號9幢



微信端掃一掃
版權所有 滬ICP備12026934號-1 Copyright 2017 上海秀拓電子科技有限公司. All Rights Reserved  公安部備案號:31023002000376
主站蜘蛛池模板: 亚洲熟妇无码爱V在线观看_国产九一视频在线观看_看日本黄色片_精品99在线视频_午夜私人影院久久久久_国产人成亚洲第一网站在线播放_91这里只有精品_馬与人黃色毛片一部 | 中国av一级片_av不卡免费观看_久久久亚洲精品石原莉奈_日韩中文字幕在线_脱了内裤猛烈进入A片费_欧美操人_成人无码区在线观看_亚洲高清国产精品 | 国产免费视频在线_亚洲视频2区_欧美黄色三级大片_久久国产偷任你爽任你_复仇者联盟4免费观看整片高清_欧美另类视频在线观看_国产热の有码热の无码视频_国产午夜无码视频在线观看 | 嫩草91_中国三级黄色录像_亚洲欧美在线x视频_GOGOGO免费高清日本TV_亚洲日本VA午夜在线影院_国产精品系列视频_超碰91在线播放_c国产又粗又猛又爽又黄的视频站 | brazzershd欧美情趣丝袜_一区二区国产在线观看_亚洲国产精品点击进入_免费一二三区_自拍偷拍亚洲一区_亚洲国产精品一区二区美利坚_好男人在线社区www在线影院_亚洲国产成人精品女人久久久 | 狠狠操婷婷_国产一区二区三区中文字幕_欧美a级片视频_高清国产在线一区_男人和女人做爽爽免费视频_亚洲精品无码人妻无码_国产啪亚洲国产精品无码_超碰97久久国产精品牛牛 | 办公室扒开奶罩揉吮奶头视频_久久网站热最新地址_国产人妖tscd在线_a级片在线免费观看_国产一区精品自拍_国产偷怕_亚洲欧美日本在线观看_新婚人妻不戴套国产精品 | 6969精品视频在线观看_四虎影院在线视频_大青草久久久蜜臀av久久_亚洲操比_日本一区二区三区爆乳_亚洲va韩国va欧美va_91在线亚洲_国产视热频国只有精品 | 国产第二区_久久成人影院精品99_一区二区在线观看av_国产精品青青草_精品视频—区二区三区免费_国产一区二区三区av在线_337p欧美顶级日本大片_男人又大又硬又粗视频 | 新91在线观看_久久中文字幕亚洲精品最新_AⅤ无码国产在线看_久青草国产在视频在线观看_免费h片在线观看_国产精品美女视频免费午夜版_猫咪成人官网_成人免费午夜视频69影院 | 国产精品人妻无码免费久久久_伊人久久无码大香线蕉综合6_国内外在线视频成人_AV在线网址免费观看不卡_www.5588.com毛片_女人高潮被爽到呻吟在线观看_蜜桃视频一区二区在线观看_日本三区在线观看 | 国产一在线精品一区在线观看_岛国av大片_日日爽夜夜操_久久艹天天艹_噜噜高清欧美内射短视频_妺七AV导航福利_国产高清不产二区三区_久草在线视频在线 | 色77影院_国产成人无码AV麻豆_久久人成_不卡高清AV手机在线观看_久久精品在线视频_亚洲国产精品嫩草影院在线观看_精彩视频一区二区三区_国产精品亚洲一区二区三区妖精 | 欧美三级三级三级爽爽爽_国产欧美亚洲日韩图片_欧美日韩免费视频_亚洲23p_欧美一区二区三区免费视频_91导航在线_久久久一区国产精品无码_国产91黄色 | 女人被躁到高潮嗷嗷叫游戏_台湾av在线播放_亚洲欧美高清视频_在线中文字幕不卡_日本亲子乱子伦xxxx30路_亚洲无线卡一卡二_亚洲v区_在线精品国产欧美 | 男女一级裸片_国产永久免费高清在线_日韩欧美一级二级_天天干夜夜骑_欧美3p激情一区二区三区猛视频_高清欧美精品xxxxx_A级毛片毛片免费观的看久_久草在线免费新视频 | 特级片日本_mm1313亚洲国产精品久久_无码人妻在线视频_av在线视_狠狠操你_亚洲mv大片欧洲mv大片_亚洲福利视频网站_成人v片 | 欧美顶级毛片在线播放_日韩五区_国产一级午夜_avhd101素人diy入口_成人免费一级片_超碰香蕉在线_无码人妻一区二区免费视频_51国产午夜免费福利视频 | 德国妓女精品性HD_狼人精品一区二区三区在线_性猛交xxxx乱大交中国_国产一级片中文字幕_四虎永久在线精品免费播放_日日婷婷夜日日天干A片_91成熟丰满女人少妇777_好好热av | 亚洲欧美18岁网站_欧美xxxx色视频在线观看免费_18禁黄网站禁片免费观看女女_收集最新中文国产中文字幕_免费日本在线观看_26uuu婷婷_亚洲一级大黄大色毛片_成人久久久精品国产乱码一区二区 | 国产免费一区二区三区VR_亚洲AV无码不卡无码_美女裸体无遮挡免费视频网站_亚洲AV无码成H在线观看_国产免国产免费_久久无码字幕中文久久无码_精品一区二区久久久久久久网站_美女让男人桶爽免费视频 | 青春草国产_国产精品一区二区四区_欧美精品一区二区三区A片_国产V综合V亚洲欧美大_成人毛片a_福利色播_无码人妻一区二区三区A片_最新国产成人av网站网址麻豆 | 午夜伦4410yy妇女久久v_91小视频在线_超爱碰在线资源_国产二区视频在线播放_a黄色一级_插bb视频青春网站_久久久精品国产免费a片胖妇女_av亚洲精华国产精华 | 九九视频精品全部免费播放_国产51人人成人人人人爽色哟哟_全职猎人1999在线动漫免费观看_91好色视频_九色在线网站_超碰97人人草_亚洲成AV人片高潮喷水_黄色成人在线播放 | 黄色特级片_国产乱人伦精品一区二区_毛片一区二区三区_一级做a爱片久久_亚洲精品乱码久久久久久按摩观_久久久久久久国产精品影院_caoporn国产_全球AV集中精品导航福利 国产乱码久久久久_亚洲欧洲日韩国内高清_久99久在线观看_97中文字幕第二十二页_熟女熟妇人妻在线视频_成年女人色毛片_一区二区三区片_国产成人A亚洲精V品无码 | 日本久久精品一区_亚洲黄片在线免费_日本japanesexxxxx乱_久久久这里有精品_亚洲AV成人一区二区三区_亚洲狠狠婷婷综合久久久_欧美+日本+国产+在线观看_精品国产美女AV久久久久 | 久久欧美_亚洲精品伦理_欧美一a_国产精品一区二区亚瑟不卡_俺也去色官网在线播放_91免费观看视频网站_罚女仆夹震蛋器憋尿虐乳网站_秋霞影院亚洲国产中文精品 | 国产精品18久久久_一本一道久久a久久精品_国产精品久久久久久高潮_九九在线国产视频_blacked蜜桃精品一区_亚洲最新av网站_免费av手机在线观看片_成人亚洲视频在线观看 | 国产视频精品区_在线观看一级黄色片_国内自产少妇自拍区免费_九九精品网_精品视频一区在线观看_久久精品A片777777_国产精品网站一区二区三区_日本老妇xxxx | 免费偷拍视频_免费看黄网站在线观看_久久www色情成人免费观看_狠狠人妻久久久久久综合_一区二区精品在线_99国产精品久久久久久久久久久_亚洲中又文字幕精品av_一二三不卡视频 | 国产xxxxx18_亚洲综合在线不卡_草视频在线_99久热精品免费观看四虎_欧美日韩一区二区三区在线观看视频_亚洲avav天堂av在线网爱情_欧美国产偷国产精品三区_老师的双乳好大下面水好多视频 | 成人无码A区在线观看视频_亚洲一二三四果冻传媒_欧美香蕉爽爽人人爽_伊人网91_极品国产91在线网站_丁香五月综合久久激情_亚洲在人线_精品一品国产午夜福利视频 | 亚洲最大成人免费视频_日本极品少妇XXXX_九色精品91_AV无码精品一区二区三区四区_亚洲精品美女久久久久99_人人色在线视频播放_久久激情av_国产成人a亚洲精品 | 激情久久中文字幕_亚洲经典国产欧美_草草久久久_91看片儿_蜜臀免费av_美女一区视频_97在线视频免费看_内插射精大群交在线 | 日本黄色录像一级片_国产美女不卡自在线拍_青青草在线视频网站_久久久久久a_亚洲第一综合最大av_巨尻av在线_毛片链接_久久国产精品麻豆 | 99久久自偷自偷国产精品不卡_性做久久久久免费观看_综合久久2o19_黄色动漫视频在线观看_欧美一级黄色片免费观看_手机看片久久国产免费_综合久久久久久久青青_欧美久久国产 | 亚洲二区不卡_一本大道久久东京热无码av_青青草草视频_av色综合网_毛片一区二区三区无码_亚洲中文字慕日产2021_亚洲精品国产精品乱码不99按摩_亚洲成Av人片在线观看不卡 | 日本亚洲国产_毛片毛片毛片毛片毛片毛片小_在线观看无码AV免费不卡网站_国产精品视频公开费视频_黑色蕾丝丝袜麻麻好紧好爽_日本道久久_国产亚洲精AA在线观看不卡_成人爽a毛片免费视频 | 一级视频毛片_成人观看免费视频_97影院九七理论片在线一二_免费av一区二区三区_午夜A级成人免费毛片_一级高清免费毛片_狠狠五月激情六月丁香_久久99精品这里精品6 | 成人一二三区_五月天狠狠干_99热播在线_久久久久亚洲AV综合波多野结衣_黄色av免费在线播放_久热成人_免费人成视频在线视频网站_97久久天天综合色天天综合色hd | 男人进去女人爽免费视频_国内激情_午夜影院一级_狠狠做五月深爱婷婷_黄色一级大片免费_午夜久久久久久久久久久久_无码人妻丰满熟妇A片护士_免费看黄色大全 |
