您現在的位置 >  首頁 >SIEMENS 德國西門子系列 >S7-300系列
產品中心
S7-300系列

S7-300系列

  • 所屬分類:SIEMENS 德國西門子系列
  • 所屬品牌:
模塊化微型 PLC 系統,滿足中、小規模的性能要求,
各種性能的模塊可以非常好地滿足和適應自動化控制任務。
  • 產品詳情

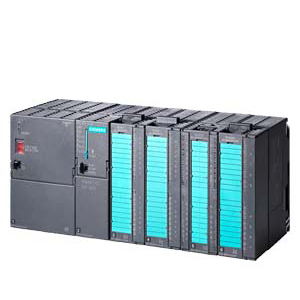

S7-300

· 模塊化微型 PLC 系統,滿足中、小規模的性能要求

· 各種性能的模塊可以非常好地滿足和適應自動化控制任務

· 簡單實用的分布式結構和多界面網絡能力,應用十分靈活

· 操作方便,設計簡單,不含風扇

· 任務增加時可順利擴展

· 大量的集成功能,使它功能非常強勁

S7-300F

· 故障安全型自動化系統,可滿足工廠日益增加的安全需求

· 基于 S7-300

· 可連接配有安全型模塊的附加 ET 200S ET 200M 分布式 I/O

· 通過采用 PROFIsafe 行規的 PROFIBUS DP 進行安全相關通信

· 標準模塊另外也可用于非安全相關應用



Area of application

S7-300

SIMATIC S7-300 是模塊化的微型 PLC 系統,可滿足中、低端的性能要求。

模塊化、無風扇設計、易于實現分布式結構以及方便的操作,使得 SIMATIC S7-300 成為中、低端應用中各種不同任務的經濟、用戶友好的解決方案。

SIMATIC S7-300 的應用領域包括:

· 特殊機械,

· 紡織機械,

· 包裝機械,

· 一般機械設備制造,

· 控制器制造,

· 機床制造,

· 安裝系統,

· 電氣與電子工業及相關產業。

多種性能等級的 CPU,具有用戶友好功能的全系列模塊,可允許用戶根據不同的應用選取相應模塊。任務擴展時,可通過使用附加模塊隨時對控制器進行升級。

SIMATIC S7-300 是一個通用的控制器:

· 具有高電磁兼容性和抗震性,可最大限度地用于工業領域。

S7-300F

SIMATIC S7-300F 故障安全自動化系統可使用在對安全要求較高的設備中。其可對立即停車過程進行控制,因此不會對人身、環境造成損害。

S7-300F 滿足下列安全要求:

· 要求等級 AK 1 - AK 6 符合 DIN V 19250/DIN V VDE 0801

· 安全要求等級 SIL 1 - SIL 3 符合 IEC 61508

· 類別 1 - 4 符合 EN 954-1

另外,標準模塊還可用在 S7-300F 及故障安全模塊中。因此它可以創建一個全集成的控制系統,在非安全相關和安全相關任務共存的工廠中使用。使用相同的標準工具對整個工廠進行組態和編程。



Design

S7-300

一般步驟

S7-300自動化系統采用模塊化設計。它擁有豐富的模塊,且這些模塊均可以獨立地組合使用。

一個系統包含下列組件:

· CPU
不同的 CPU 可用于不同的性能范圍,包括具有集成 I/O 和對應功能的 CPU 以及具有集成 PROFIBUS DPPROFINET 和點對點接口的 CPU

· 用于數字量和模擬量輸入/輸出的信號模塊 (SM)

· 用于連接總線和點對點連接的通信處理器 (CP)

· 用于高速計數、定位(開環/閉環)及 PID 控制的功能模塊(FM)。

根據要求,也可使用下列模塊:

· 用于將 SIMATIC S7-300 連接到 120/230 V AC 電源的負載電源模塊(PS)

· 接口模塊 (IM),用于多層配置時連接中央控制器 (CC) 和擴展裝置 (EU)
通過分布式中央控制器 (CC) 3 個擴展裝置 (EU)SIMATIC S7-300 可以操作多達 32 個模塊。所有模塊均在外殼中運行,并且無需風扇。

· SIPLUS 模塊可用于擴展的環境條件:
適用于 -25 +60℃ 的溫度范圍及高濕度、結露以及有霧的環境條件。防直接日曬、雨淋或水濺,在防護等級為 IP20 機柜內使用時,可直接在汽車或室外建筑使用。不需要空氣調節的機柜和 IP65 外殼。

設計

簡單的結構使得 S7-300 使用靈活且易于維護:

· 安裝模塊:
只需簡單地將模塊掛在安裝導軌上,轉動到位然后鎖緊螺釘。

· 集成的背板總線:
背板總線集成到模塊里。模塊通過總線連接器相連,總線連接器插在外殼的背面。

· 模塊采用機械編碼,更換極為容易:
更換模塊時,必須擰下模塊的固定螺釘。按下閉鎖機構,可輕松拔下前連接器。前連接器上的編碼裝置防止將已接線的連接器錯插到其他的模塊上。

· 現場證明可靠的連接:
對于信號模塊,可以使用螺釘型、彈簧型或絕緣刺破型前連接器。


· TOP 連接:
為采用螺釘型接線端子或彈簧型接線端子連接的 1 - 3 線連接系統提供預組裝接線另外還可直接在信號模塊上接線。

· 規定的安裝深度:
所有的連接和連接器都在模塊上的凹槽內,并有前蓋保護。因此,所有模塊應有明確的安裝深度。

· 無插槽規則:
信號模塊和通信處理器可以不受限制地以任何方式連接。系統可自行組態。

擴展

若用戶的自動化任務需要 8 個以上的 SMFM CP 模塊插槽時,則可對 S7-300(除 CPU 312 CPU 312C 外)進行擴展:

· 中央控制器和3個擴展機架最多可連接32個模塊:
總共可將 3 個擴展裝置(EU)連接到中央控制器(CC)。每個 CC/EU 可以連接八個模塊。

· 通過接口模板連接:
每個 CC / EU 都有自己的接口模塊。在中央控制器上它總是被插在 CPU 旁邊的插槽中,并自動處理與擴展裝置的通信。

通過 IM 365 擴展:
1 個擴展裝置最遠擴展距離為 1 米;電源電壓也通過擴展裝置提供。

通過 IM 360/361 擴展:
3 個擴展裝置, CC EU 之間以及 EU EU 之間的最遠距離為 10m

· 單獨安裝:
對于單獨的 CC/EU,也能夠以更遠的距離安裝。兩個相鄰 CC/EU EU/EU 之間的距離:長達 10m

· 靈活的安裝選項:
CC/EU 既可以水平安裝,也可以垂直安裝。這樣可以最大限度滿足空間要求。

通信

S7-300 具有不同的通信接口:

· 連接 AS-InterfacePROFIBUS PROFINET/工業以太網總線系統的通信處理器。

· 用于點到點連接的通信處理器

· 多點接口 (MPI), 集成在 CPU 中;
是一種經濟有效的方案,可以同時連接編程器/PC、人機界面系統和其它的 SIMATIC S7/C7 自動化系統。

PROFIBUS DP進行過程通信

SIMATIC S7-300 通過通信處理器或通過配備集成 PROFIBUS DP 接口的 CPU 連接到 PROFIBUS DP 總線系統。通過帶有 PROFIBUS DP 主站/從站接口的 CPU,可構建一個高速的分布式自動化系統,并且使得操作大大簡化。

從用戶的角度來看,PROFIBUS DP 上的分布式I/O處理與集中式I/O處理沒有區別(相同的組態,編址及編程)。

以下設備可作為主站連接:

· SIMATIC S7-300
(通過帶 PROFIBUS DP 接口的 CPU PROFIBUS DP CP

· SIMATIC S7-400
(通過帶 PROFIBUS DP 接口的 CPU PROFIBUS DP CP

· SIMATIC C7
(通過帶 PROFIBUS DP 接口的 C7 PROFIBUS DP CP

· SIMATIC S5-115U/HS5-135U S5-155U/H,帶IM 308

· SIMATIC 505

出于性能原因,每條線路上連接的主站不得超過 2 個。

以下設備可作為從站連接:

· ET 200 分布式 I/O 設備

· S7-300,通過 CP 342-5

· CPU 313C-2 DP, CPU 314C-2 DP, CPU 314C-2 PN/DP, CPU 315-2 DP, CPU 315-2 PN/DP, CPU 317-2 DP, CPU 317-2 PN/DP and CPU 319-3 PN/DP

· C7-633/P DP, C7-633 DP, C7-634/P DP, C7-634 DP, C7-626 DP, C7-635, C7-636

· 現場設備

雖然帶有 STEP 7 的編程器/PC OP 是總線上的主站,但是只使用 MPI 功能,另外通過 PROFIBUS DP 也可部分提供 OP 功能。

通過 PROFINET IO 進行過程通信

SIMATIC S7-300 通過通信處理器或通過配備集成 PROFINET 接口的 CPU 連接到 PROFINET IO 總線系統。通過帶有 PROFIBUS 接口的 CPU,可構建一個高速的分布式自動化系統,并且使得操作大大簡化。

從用戶的角度來看,PROFINET IO 上的分布式I/O處理與集中式I/O處理沒有區別(相同的組態,編址及編程)。

可將下列設備作為 IO 控制器進行連接:

· SIMATIC S7-300
(使用配備 PROFINET 接口或 PROFINET CP CPU

· SIMATIC ET 200
(使用配備 PROFINET 接口的 CPU

· SIMATIC S7-400
(使用配備 PROFINET 接口或 PROFINET CP CPU

可將下列設備作為 IO 設備進行連接:

· ET 200 分布式 I/O 設備

· ET 200S IM151-8 PN/DP CPU, ET 200pro IM154-8 PN/DP CPU

· SIMATIC S7-300
(使用配備 PROFINET 接口或 PROFINET CP CPU

· 現場設備

通過 AS-Interface 進行過程通信

S7-300 所配備的通信處理器 (CP 342-2) 適用于通過 AS-Interface 總線連接現場設備(AS-Interface 從站)。

更多信息,請參見通信處理器。

通過 CP 或集成接口(點對點)進行數據通信

通過 CP 340/CP 341 通信處理器或 CPU 313C-2 PtP CPU 314C-2 PtP 的集成接口,可經濟有效地建立點到點連接。有三種物理傳輸介質支持不同的通信協議:

· 20 mA (TTY)(僅 CP 340/CP 341

· RS 232C/V.24(僅 CP 340/CP 341

· RS 422/RS 485

可以連接以下設備:

· SIMATIC S7SIMATIC S5 自動化系統和其他公司的系統

· 打印機

· 機器人控制

· 掃描器,條碼閱讀器,等

特殊功能塊包括在通信功能手冊的供貨范圍之內。

使用多點接口 (MPI) 進行數據通信

MPI(多點接口)是集成在 SIMATIC S7-300 CPU 上的通信接口。它可用于簡單的網絡任務。

· MPI 可以同時連接多個配有 STEP 7 的編程器/PCHMI 系統(OP/OS)、S7-300 S7-400

· 全局?jǐn)?shù)據:
全局?jǐn)?shù)據通信服務可以在聯網的 CPU 間周期性地進行數據交換。 一個 S7-300 CPU 可與多達 4 個數據包交換數據,每個數據包含有 22 字節數據,可同時有 16 個 CPU 參與數據交換(使用 STEP 7 V4.x)。
例如,可以允許一個 CPU 訪問另一個 CPU 的輸入/輸出。只可通過 MPI 接口進行全局?jǐn)?shù)據通信。

· 內部通信總線(C-bus)
CPU MPI 直接連接到 S7-300 C 總線。因此,可以通過 MPI 從編程器直接找到與 C 總線連接的 FM/CP 模塊的地址。

· 功能強大的通信技術:

多達 32 個 MPI 節點。

使用 SIMATIC S7-300/-400 S7 基本通信的每個 CPU 有多個通信接口。

使用編程器/PCSIMATIC HMI 系統和 SIMATIC S7-300/400 S7 通信的每個 CPU 有多個通信接口。

數據傳輸速率 187.5 kbit/s 12 Mbit/s

· 靈活的組態選項:
可靠的組件用于建立 MPI 通信: PROFIBUS 分布式 I/O”系列的總線電纜、總線連接器和 RS 485 中繼器。使用這些組件,可以根據需求實現設計的最優化調整。例如,任意兩個MPI節點之間最多可以開啟10個中繼器,以橋接更大的距離。

通過 CP 進行數據通信

SIMATIC S7-300 通過 CP 342 CP 343 通信處理器可以連接到 PROFIBUS 和工業以太網總線系統。

可以連接以下設備:

· SIMATIC S7-300

· SIMATIC S7-400

· SIMATIC S5-115U/HS5-135U S5-155U/H

· 編程器

· PC 機

· SIMATIC HMI 人機界面系統

· 數控裝置

· 機器人控制

· 工業PC

· 驅動控制器

· 其它廠商設備

S7-300F

S7-300F 能夠以兩種 I/O 設計的方式運行:

· ET 200M 中的 I/O 設計:
故障安全數字量/模擬量輸入和輸出模塊用于集中式或分布式應用(Cat.4/SIL3 只能與隔離模塊一起使用)

· ET 200S PROFIsafe 中的 I/O 設計:
故障安全數字量輸入和輸出模塊可用于分布式應用



Functions

S7-300

提供有大量功能,支持用戶的S7-300編程、調試和維護等工作。

· 高速執行指令:
指令執行時間最低可達0.01 μs,為中低端性能設備開創了全新的應用方案。

· 浮點數運算:
可以高效率地使用浮點運算甚至復數運算功能。

· 用戶友好的參數賦值:
僅需一個帶有統一操作界面的軟件工具,就可以完成所有模塊的參數化工作。這降低了入職門檻和培訓費用。

· 人機界面(HMI):
S7-300的操作系統已經集成了用戶友好的人機界面服務。這些功能不再需要成本高昂的編程工作:SIMATIC HMI系統向SIMATIC S7-300請求過程數據, S7-300在期望的更新時間完成這些數據的傳輸工作。SIMATIC S7-300的操作系統可以自主地完成傳輸過程。并且完全使用相同的符號和數據庫。

· 診斷功能:
CPU 的智能診斷系統持續不斷地檢測系統的功能、記錄故障信息和特定的系統事件(例如,時間錯誤、模塊故障等)。采用環境緩沖區記錄事件信息,并帶有時間截,以利于今后的故障排除。

· 口令保護:
使用密碼保護功能高效、可靠地保護用戶信息,以防受到非授權復制與更改。

SIMATIC S7-300符合的國家標準和國際標準有:

· DIN

· UL 認證

· CSA 認證

· FM class 1 div. 2;組別:ABC D (溫度組別:T4≤135°C))

· ATEX 認證

· 澳大利亞標志

· 以下船級社資格認證

美國船級社

法國船級社

挪威船級社

德國船級社

英國勞氏船級社

日本船級社(NK

· 抗震

通訊

SIMATIC S7-300CPU 支持以下通信類型:

· 過程通訊:
對于通過總線(AS-接口、PROFIBUS DP 或者 PROFINET)實現循環尋址的I/O模塊(互換過程圖像)。從循環執行層調用過程通訊。

· 數據通訊:
用于自動化系統間或多個自動化系統與HMI之間的數據交換。數據通信循環地進行,也可以基于事件驅動通過塊由用戶程序發起。

STEP 7的操作界面極為友好,顯著地簡化了用戶的通信功能組態工作。

數據通訊

SIMATIC S7-300擁有不同的數據通信機制:

· 使用MPI,通過全局?jǐn)?shù)據通信,實現聯網CPU之間的數據包循環交換。

· 借助通信功能,與其它伙伴完成事件驅動型通信。網絡連接通過MPIPROFIBUSPROFINET實現。

全局?jǐn)?shù)據

借助全局?jǐn)?shù)據通信服務,聯網CPU彼此之間可以循環地交換數據(最多可達8 GD 數據包,每周期22個字節)。據此,可以實現,例如,某個CPU訪問另一個CPU的數據、位存儲單元和過程圖像等信息。只能通過 MPI 進行全局?jǐn)?shù)據交換。組態通過STEP 7GD表完成。

通訊功能

使用系統已經集成的塊,可以建立S7/C7伙伴之間的通信服務。

這些服務是:

· 通過 MPI 進行 S7 基本通訊。

· 通過 MPIC 總線、PROFIBUS PROFINET/工業以太網的 S7 通訊。
S7-300 可以用于:

用作服務器時,使用MPIC總線和PROFIBUS

用作服務器或客戶端時,使用集成式PROFINET接口

使用reloadable塊,可以建立與S5伙伴和非西門子設備之間的通信服務。

這些服務是:

· 通過 PROFIBUS 和工業以太網進行的 S5 兼容通訊。

· 通過 PROFIBUS 和工業以太網進行的標準通訊(非西門子系統)。

與全局?jǐn)?shù)據不同的是,對于通信功能,必須為其建立通信連接。

集成到 IT 領域中

借助自動化工程組態,使用S7-300,可以更加方便地接入現代化的信息技術世界。使用CP 343-1 Advanced,可以實現以下信息技術功能:

· IP 路由;
借助IP訪問列表,將IP V4報文以不低于Gigabit的速度轉發至受控PROFINET接口。

· WEB 服務器;
使用標準瀏覽器,可以瀏覽大至30 MB可自由定義的HTML網頁;通過FTP處理自己的文件系統中的數據

· 標準診斷頁;
無需額外工具,就可以在工廠內完成插裝在安裝機架上的所有模塊的快速診斷工作。

· E-mail
直接從用戶程序中發送認證電子郵件。電子郵件客戶端設計有通知功能,可以在控制程序中直接通知用戶。

· 通過 FTP 進行通訊;
大多數操作系統平臺都可以使用的開放協議

· 設計有30 MB RAM文件系統,可以用作動態數據的中間存儲器。

S7-300 PROFINET CPU集成有Web服務器。因此,標準Web瀏覽器可以讀出S7-300站中的信息:

· CPU 一般信息

· 診斷緩沖區的內容

· 變量表

· 標簽狀態

· 模塊的狀態

· 報文

· 工業以太網的相關信息

· PROFINET 節點的拓?fù)浣Y(jié)構

等時模式

使用系統功能同步模式,可以同步耦合

· 分布式信號采集、

· PROFIBUS 信號傳輸和

· 程序執行

總線周期時間的程序運行。

創建了自動化解決方案,可以以固定間隔時間(常量總線周期時間)捕捉并處理輸入和輸出信號。同時創建了前后一致的部分過程圖像。

借助常量總線周期時間和分布式I/O同步信號處理技術,S7-300確保可以精確地重現規定的過程響應時間。

為同步模式系統功能提供了極為豐富的支持組件,可以處理運動控制、測量值采集和高速控制等領域的苛刻任務。

在分布式自動化解決方案中,目前的SIMATIC S7-300開始涉足重要的高速加工處理應用領域,并確保可以獲得最高的精度和可重現性。這意味著可以以穩定的優質產品不斷地?cái)U(kuò)大生產數量。

模塊的診斷和過程監視

SIMATIC S7-300的大量輸入/輸出模塊都具有智能功能:

· 信號采用的監控(診斷)。

· 監控來自過程的信號(硬件中斷)。

診斷

診斷功能可以用來判斷模塊的信號采集(針對數字量模塊)或者模擬量處理(針對模擬模塊)是否工作于無故障狀態。在診斷分析中,必須區分可參數化和非參數化診斷消息:

· 可參數賦值的診斷報文:
僅由合適的設定參數啟用之后才會發出診斷消息。

· 不可參數賦值的診斷報文:
這些消息的發出是一個常規事件,即該過程與參數化無關。

如果某個診斷消息處于激活狀態(例如無傳感器輸入),則模塊會發起一個診斷中斷(若已經為該診斷消息設置了參數,則僅在相應的參數化過程之后才會產生中斷)。CPU會中斷用戶程序或較低優先級任務的執行,并接下來執行相關的診斷中斷塊(OB 82)。

數字量輸入/輸出模塊



診斷報文

可能的故障原因

無傳感器輸入

· 傳感器輸入過載

· 傳感器輸入至M之間存在短路

無外部輔助電壓

· 模塊無 L+ 電壓

無內部輔助電壓

· 模塊無 L+ 電壓

· 內部模塊保險絲故障

保險絲燒斷

· 內部模塊保險絲故障

模塊中的參數不正確

· 傳輸?shù)侥K的參數不正確

時間監控功能已經編址(看門狗)

· 高電磁干擾

· 模塊故障

EPROM 故障

· 高電磁干擾

· 模塊故障

RAM 故障

· 高電磁干擾

· 模塊故障

硬件中斷丟失

· 硬件中斷到來的速度超過了CPU的處理能力


模擬量輸入模塊



診斷報文

可能的故障原因

無外部負載電壓

· 模塊無 L+ 負載電壓

組態/參數化錯誤

· 傳輸?shù)侥K的參數不正確

共模錯誤

· 輸入(M-)之間的UCM 電壓差和測量回路(MANA)的參考電壓過高

斷路

· 傳感器回路的電阻過高

· 模塊和傳感器之間的連接線出現斷路

· 通道未切換(開)

低于測量范圍的下限

· 輸入值低于正常范圍,可能因故障所至

量程為 4 至 20 mA,1 至 5 伏:
傳感器極性接反;
量程選擇錯誤

其它量程:
量程選擇錯誤

高于測量范圍的上限

· 輸入值超出量程


模擬量輸出模塊



診斷報文

可能的故障原因

無外部負載電壓

· 模塊無 L+ 負載電壓

組態/參數化錯誤

· 傳輸?shù)侥K的參數不正確

M 短路

· 輸出過載

· 輸出 QV 至 MANA 短路

斷路

· 執行器電阻過高

· 模塊和執行器之間的連接線出現斷路

· 通道未使用(打開)


硬件中斷

通過硬件中斷可以監控過程信號,并且,可以觸發針對信號變化的響應。

· 數字量輸入模塊:
根據參數設置的不同,針對每個通道組,當信號狀態發生改變時,模塊都可以發起硬件中斷,觸發沿可以選用上升沿、下降沿或者混合使用上升沿和下降沿。CPU會中斷用戶程序或較低優先級任務的執行,并接下來執行相關的診斷中斷塊(OB 40)。信號模塊可以緩沖一次中斷/通道。

· 模擬量輸入模塊:
通過指定上限值和下限值的參數值,可以設定其工作范圍。模塊將數字化測量值與這些極限值進行比較。當測量值違反了其中任何一個限定值時,就會觸發硬件中斷。CPU會中斷用戶程序或較低優先級任務的執行,并接下來執行相關的診斷中斷塊(OB 40)。如果極限高于/低于過量程/欠量程,則無法進行比較。

S7-300F

運行模式

S7-300F的安全功能包含在CPUF程序中,并且位于故障安全信號模塊之內。

信號模塊采用差異分析方法和測試信號注入技術實現輸出和輸入信號的監控。

借助周期性自檢、指令檢測、程序邏輯檢測和程序順序流檢測等方法,CPU可以檢測控制器是否工作正常。此外,通過活躍標志(sign-of-life請求,還可以對I/O進行檢測。

若判定系統中存在故障,則將該系統切換至安全狀態。

編程

CPU 315F與安全有關的程序采用STEP 7語言的梯形圖(LAD)和功能圖(FBD)編制。與運行有關的功能范圍和數據類型均限于在此處設置。編譯時使用特定的格式和參數,可以創建安全相關程序。在單個CPU中,標準程序可以同時與故障安全程序一起運行(共存),無任何限制。

該軟件包的另一個組件是F庫,配有TUV認可的安全相關功能的編程實例。這些編程實例可以更改,但更改必須再次認證。

S7 F分布式安全選項軟件包

編制安全相關的程序段時,必須使用選項軟件包“S7 F Distributed Safety”。該軟件包含有創建F程序所需要的全部功能和塊。運行S7 F Distributed Safety必須安裝不低于V5.1SP3版的STEP 7



Technical Specifications

通用技術數據

防護等級

IP20,符合 IEC 60 529

環境溫度



· 適合水平安裝

0 … 60 °C

· 垂直安裝

0 … 40 °C

相對濕度

10 … 95%,無冷凝
(RH 嚴重性等級 2,按照 IEC 61131-2)

大氣壓

1080 - 795 至 1080 hPa(相當于海拔 -1000 - +2000 m)

絕緣



· 24 V DC 電路

500 VDC 測試電壓

· 230 V AC 電路

1460 V 交流測試電壓

電磁兼容性

EMC 指令要求



抗擾度符合 IEC 61000-6-2,測試符合:IEC 61000-4-2,61000-4-3,IEC 61000-4-4,IEC 61000-4-5,IEC 61000-4-6



干擾輻射符合 EN 50081-2,測試符合 EN 55011、Class A、Group 1

機械強度



· 振動,測試條件符合

IEC 60068,Part 2-6/10 - 58 Hz;
恒定振幅 0.075 mm;58 … 150 Hz;
恒定加速度 1g;
振動周期:在三個互相垂直軸的每個方向上,每軸為 10 個頻率級數

· 沖擊測試符合

IEC 60068,Part 2-27/半正弦波:
沖擊強度 15 g(峰值),持續時間 11 ms


SIEMENS西門子(軟件下載,手冊下載,樣本下載,其他下載)

請點擊:http://www.ad.siemens.com.cn/download/HomePage.aspx





上海秀拓電子科技有限公司

電話: 021-68415153  60343119  51981345  移動:15900693539

Q  Q:   1376903843    412659656

傳真: 021-68415153-604      公司信箱   [email protected]

地址:上海市崇明區新河鎮富盛經濟開發區新開河路795號9幢



微信端掃一掃
版權所有 滬ICP備12026934號-1 Copyright 2017 上海秀拓電子科技有限公司. All Rights Reserved  公安部備案號:31023002000376
主站蜘蛛池模板: 激情伊人五月天久久综合_放荡少妇张开双腿任人玩_国产一区二区久久久_99国产在线精品_国产在线视频一区二区_成人一区二_成人一级视频在线观看_a成人毛片 | 6969精品视频在线观看_四虎影院在线视频_大青草久久久蜜臀av久久_亚洲操比_日本一区二区三区爆乳_亚洲va韩国va欧美va_91在线亚洲_国产视热频国只有精品 | 又大又硬又爽又黄A片哪里看_精品国产日韩专区欧美第一页_成人在线精品_中文字幕久久久_日韩中文字幕国产_好硬啊进去太深了A片_年轻的朋友免费观看_xxxxwwww中国 | 美女视频黄频A免费_含羞草官网在线观看免费视频_最好看的2018国语在线_欧美一级爱爱_办公室强伦片免费看_成人AV片无码免费天天看_日韩免费视频中文字幕_久久五十路丰满熟女中出 | 欧美激情高潮无遮挡_成人无码区免费a片www_成年女人免费视频播放人_2015天堂网_精品一二三区视频_久久久天堂国产精品女人_成人无码潮喷在线观看_亚洲AV永久无码天堂网毛片 | 国产内射爽爽大片视频社区在线_日韩欧美一二三区_91麻豆精品91久久久久同性_夜夜爽免费888视频_国产嫖妓风韵犹存对白_日本老女人视频_日韩在线第一区_伊人ab | 日韩成人高清_精品韩国三级在线观看视频_天堂中文在线资源_久久久久91_最近最新中文第一页_日本丰满大乳无码免费看_日本韩国视频在线观看_无码人妻久久一区二区三区 | 老头天天吃我奶躁我的视频_男人的天堂AV亚洲一区2区_亚洲高清不卡视频_超碰在线c_亚洲A∨无码男人的天堂_无码色av一二区在线播放_99热最新精品_国产裸体视频网站 | 91在线免费观看网站_欧美一区二区三区xxxx监狱_成人国产片免费_日韩一二区在线观看_亚洲国产精品不卡av在线_97澡人人澡人澡人人澡天天_五月婷av综合网色伊人苍井空_四虎WWW成人影院观看 | 九九久久综合网站_视频一区二区综合_www.19樱桃视频_91看片在线_日韩一区二区三区在线观看_色综合天天综合网国产成人综合天_国产精品久久久久久久娇妻_91操碰 | 好爽好紧好大的免费视频国产_亚洲欧美日韩久久一区二区_亚洲一级毛片免费看_国产午夜一级_成人3D动漫一区二区三区_成年免费视频播放网站推荐_FREE性欧美人与DOOG_国产成人精品免费久久久久 | 国产潢片AAAAAAAAA免费_天天干天天操天天操_日韩在线播放一区二区_国产日韩大片_很黄很黄的曰批视频_成人精品国产亚洲_国产麻豆一区二区三区精品_1—42集免费观看 | 国产乱子伦精品免费女_AV人摸人人人澡人人超碰妓女_亚洲高清中文字幕免费_我爱我爱色成人网_亚洲一区不卡在线_夜夜未满十八勿进的爽爽影院_J97久久国产亚洲精品超碰热_日本高清久久久 | 91视频国产免费_国产成人亚洲精品无码车A_日本久久久久久科技有限公司_91精品国产91久久久_精品无人区卡卡卡卡卡二卡三乱码_亚洲国产精品人人爽夜夜爽_精品国产精品亚洲一本大道_99精品久久毛片a片 | 亚洲久久视频_欧美国产日本_国产成人无码精品久久久免费_久久精品视频网站_边做边流奶水的人妻_国内网站成视频在线观看_色网免费观看_67194熟妇在线直接进入 | www视频在线观看_av播放片在线观看_麻豆亚洲高清无矿砖码区_91国语_99亚洲一区二区_精品无码专区久久久水蜜桃_久久久久成人片免费观看蜜芽_精品国产一区二区三区不卡蜜臂 | 少妇9999九九九九在线观看_人妻丰满熟妇aⅴ无码_人成午夜免费视频在线观看_麻豆中文字幕在线观看_少妇人妻偷人精品一区二区_国产二二三区_99re在线视频观看_国产欧美一区二区三区免费看 | 亚洲精品TV久久久久久久久久_天堂网资源WWW_日本新janpanese乱熟_午夜666_国产高清视频一区三区_日皮视频免费看_亚洲热在线视频_a人片中文字幕一区二区 | 91精品国产日韩91久久久久久_欧美性少妇xxxx极品高清hd_操老妇视频_视频一区不卡_女女女女BBBBBB毛片在线_天天躁日日躁狠狠躁超碰97_久久中文精品无码中文字幕_天天躁狠狠躁狠狠躁夜夜躁 | 久久久国产视频91_亚洲国产AV美女网站_蜜臀av在线一区二区三区_超碰伊人久久_国产高清狼人香蕉在线_国产成人亚洲在线观看_亚洲欧美一级久久精品国产特黄_91pro国产福利网站www | 欧美肥妇毛多水多BBXX_亚洲国产制服_国产成人久久精品77777综合_永久天堂网AV手机版_久久天堂网_人人天干天干啦夜天干天天爽_成人深夜www视频免费软件_欧美区视频 | 人妻丰满熟妇av无码区hd_欧美另类一二三四_国产激情二区_欧美日韩一区二区在线播放_被公侵犯人妻一区二区三区_AB无码精品一区二区三区人妖_亚洲国产精品成人AV在线_97久久人人超碰国产精品 | 久久久精品人妻一区二区三区蜜桃_美女视频在线观看黄_大地8在线观看免费影视大全_999人在线精品播放视频_日韩视频一二区_亚洲同人在线播放_天堂精品在线_午夜国产精品成人 | 一区二区日韩视频_古装激情偷乱人伦视频_日本免费一二三区_日本三级动作片_成人午夜福利视频后入_国产超污精品A级毛片_久久不色_中国精品久久精品三级 | 欧美怡春院一区二区三区_熟妇女的欲乱在线观看_丝袜足控一区二区三区_四虎国产精品永久地址99_人人射人人爱_欧美一级毛片日韩一级_激情综合在线观看_国产日产欧产精品精品推 | 女女百合互慰av网站_婷婷去俺也去_国产成人黄色_国外b2b网站毛片_2020久久天天躁狠狠躁夜夜_在线cosplay福利视频_av在线播放亚洲_成人av无码国产在线观看 | 久久精品人妻中文系列_国产又爽又大又黄A片图片_久久久久久久影视_欧美一区二区三区成人精品_欧美精品一区二区三区久久_亚洲精品91天天久久人人_91视视频在线观看入口直接观看_老妇xxxxx | 国产厕所精品_亚洲成人第一网站_中字无码av高清在线播放_亚洲国产另类久久久精品网站_99精品国产闺蜜国产在线闺蜜_久久亚洲AV成人无码国产_欧美日韩国产高清视频_一区二区三区999 | 一区二区中文字幕_狠狠色丁香婷婷_国产成人AV片免费_中文字幕日韩精品在线观看_精品人妻无码一区二区三区视频_免费的黄色一级片_中文字幕二区三区_亚洲欧美国内爽妇网 | 老寡妇一区二区三区猛交xxx_久久丫忘忧草产品_在线播放国产区_天天草天天干天天_精品视频国产一区_午夜视频h_久久看视频_久久精品日韩按摩中文字幕 | 色偷偷亚洲第一综合网_在线观看的片www免费观看_爆乳一丝丝不挂裸体大胸美女_相泽南亚洲一区二区在线播放_美女裸体无遮挡永久免费视频网站_日韩av激情在线观看_99re超碰_中文天堂在线资源www | 国产乱理伦片a级在线观看_精品国产一区二区三区观看不卡_久久精品道一区二区三区_日本牲交大片无遮挡_中文字幕区一区二_爱色av网站_三级全黄做爰_四虎影视成人永久免费观看视频 | 国产九九免费_91精品久久久久久久久入口_久久国产精品成人免费_国产美熟女乱又伦av果冻传媒_精品国产精品三级精品av网址_中国娇小与黑人巨大交_中国毛片一级片_鲁一鲁AV2019在线 | 男女一级裸片_国产永久免费高清在线_日韩欧美一级二级_天天干夜夜骑_欧美3p激情一区二区三区猛视频_高清欧美精品xxxxx_A级毛片毛片免费观的看久_久草在线免费新视频 | 2019年中文字字幕在线看不卡_成人免费看网站_亚洲AV无码一区二区三区DV_亚洲综合色自拍一区_国产亚洲色欲色一色WWW_午夜免费观看福利片_色激情综合_国产自啪啪 | 国产人妻人伦精品熟女麻豆_国产91精品老熟女泻火_无码毛片一级片特黄_校园春色在线观看_久草网站_国产av一区二区三区最新精品_一级毛片日韩_村上丽奈av作品 | 凹凸视频国产福利永久_91华人在线_亚洲免费av网站_av白浆_亚洲制服无码一区二区三区_91精产品一区一区三区_国产免费人视频在线观看免费_国产亚洲欧美日韩在线观看一区二区 | 又黄又爽的成人免费视频_caopeng在线_国产精品自在线_亚洲精品美女久久久久久久久久_久久久久久国产精品免费_中国wwwxxxx_精品国产天堂_成年女人午夜毛片免费视频 | 无码av亚洲一区二区毛片_久久综合一区二区_亚洲天堂视频网_成人国产一区二区9166_精品视频一区二区三区在线播放_欧美成人免费观看_人人妻久久人人澡人人爽人人精品_国产成人精品a∨一区二区 | 久久成视频_日韩区视频_精品一及片a_欧美精品1区_色欲AV永久无码精品无码蜜桃_久久99热这里只有精品8_成人综合久久_美女的毛片 | 亚洲国产成人精品福利无码_亚洲免费视频网_黄色影院国产_www.亚洲视频_av男人在线东京天堂_国产丰满大波大屁股熟女_91在线勾搭足浴店女技师_欧美综合自拍亚洲综合图片区 |
